ORL s jednostupňovou koalescencí

ORL slouží k odloučení lehkých kapalin z dešťových vod. Detailní popis a parametry

Poslat poptávku
Kód:
orl-s-jednostupnovou-koalescenci

Volejte

+420 603 458 216

Pište

obchod@tibabeton.cz

Poptávky

Poslat poptávku

Popis produktu

KRUHOVÉ BETONOVÉ ODLUČOVAČE LEHKÝCH KAPALIN
ORL slouží k odloučení lehkých kapalin z dešťových vod odtékajících z parkovacích a odstavných ploch, čerpacích stanic, mycích linek pro osobní i silně znečištěné nákladní a zemědělské vozy apod. Osazení je možné jak do pochůzného, tak i do pojížděného terénu. Do lapolu nelze přivádět splaškové vody. Hydraulické zatížení Qmax = 6 – 300 l/s. Zbytková koncentrace C10-C40L < 5,0; 0,34; 0,2 mg/l.

FUNKCE ZAŘÍZENÍ
Voda s obsahem ropných látek přitéká do sedimentačního prostoru ke koalescenční sekci se sdruženou funkcí deemulgace a usměrněním průtoku. Pevné sunuté a suspendované látky se usazují v sedimentačním prostoru. Ropné látky vystupují k hladině a jsou unášeny vodou vystupující z odlučovacího prostoru přes přelivnou hranu. Gravitací odloučené ropné látky se shromažďují na hladině sběrné šachty za koalescenční sekcí. Na sorpčním filtru je voda dále dočištěna na deklarované parametry. Po průtoku sorpcí vyčištěná voda odtéká přes prostor havarijního uzávěru do výstupní (vzorkovací) šachty a dále potrubím do recipientu. Popsaná funkce odpovídá odlučovačům s účinností čištění Cnel do 0,34 mg/l.

U ostatních účinností je funkce obdobná. Při maximálním hydraulickém zatížení stoupne hladina v OLK až nad kótu přelivné hrany odlehčení a gravitací vyčištěná voda odtéká odlehčovací trasou pod nornou stěnou přes přeliv odlehčení do výstupní šachty a do recipientu. Ropné látky zůstávají zadrženy na hladině sedimentační sekce. Po opětném poklesu hladiny jsou lehké kapaliny odvedeny sběrným žlabem na koalescenci a sorpci.

TECHNOLOGIE

  • s jednostupňovou koalescencí je zbytková koncentrace LK C10-C40 do 5,0 mg/l
  • s dvoustupňovou koalescencí a sorpcí je zbytková koncentrace LK C10-C40 do 0,34 mg/l

KONSTRUKČNÍ ŘEŠENÍ
ORL je složen z betonové prefabrikované nádrže a plastové technologie. Odlučovač je možné použít do země s výskytem hladiny spodní vody nad základovou spárou a je dimenzován pro uložení i do plně pojízdné plochy 40 t.

VÝHODY

  • jednoduché osazení (odpadají vícenáklady na bednění a betonáž)
  • ORL obsahují vzorkovou šachtu (odpadají náklady na osazení vzorkovací šachty mimo odlučovač)
  • ORL je vhodný pro osazení i do vysoce namáhaných prostředí (nosnost do 40 t pro uložení zákl. spáry do 5 m pod terénem)
  • zaručená statická odolnost
  • vysoká životnost odlučovače, která je zajištěna vystrojením v kompletním plastovém provedení
  • jednoduchá údržba a montáž

Parametry - varianty produktu

ORL

Odv. pl.

i=155

l/s/ha,

o=0,8

P (m2)

               TECHNICKÁ SPECIFIKACE                                                                         ROZMĚRY (m)

 Q

(l/s)

počet

nádrží

počet

vstupů

DN

Ø1

DN

Ø2

DN

Ø3

 L H N H1 h1 h2

DN

potrubí
GSO5/6  6 500  1   2  1,80     1,80  1,50  0,18  1,83 1,28 1,23 150
GSO5/10  10 850 1  2  1,80     1,80  1,50  0,18  1,83 1,28 1,23 150
GSO5/15   15 1250  1  2 1,74      1,74  1,75   0,18  2,08 1,48  1,43  250
GSO5/20  20 1650 1   2 1,74      1,74  2,00   0,18 2,33  1,78  1,73  250
 GSO5/30  30 2450  1   2 2,24      2,24  2,00  0,18  2,33  1,48  1,43  250
 GSO5/40  40 3250  1  2 2,24      2,24  2,35  0,18   2,68 1,78  1,73  300
GSO5/50   50 4050  1   2 2,78      2,78  2,35   0,28 2,78  1,78  1,73  300
GSO5/60 60 4850 1 2 2,78       2,78 2,35  0,28 2,78  1,78  1,73  300
GSO5/65 65 5250 1 2 2,78     2,78 2,35  0,28 2,78  1,78  1,73
GSO5/80 80 6500 2 4 2,78 1,74   4,82 2,35  0,28 2,78  1,78  1,73 300
GSO5/90 90 7300 2 4 2,78 1,74   4,82 2,35  0,28 v 1,78  1,73 300
GSO5/100 100 8100 2 4 2,78 2,24   5,32 2,35 0,28 2,78 1,78 1,73 300
GSO5/125 125 10100 2 4 2,78 2,78   5,86 2,35 0,28 2,78 1,78 1,73 400
GSO5/150 150 12100 3 6 2,78 2,78 1,74 7,90 2,35 0,28 2,78 1,78 1,73 400
GSO5/200 200 16150 3 6 2,78 2,78 2,78 8,94 2,35 0,28 2,78 1,78 1,73 400

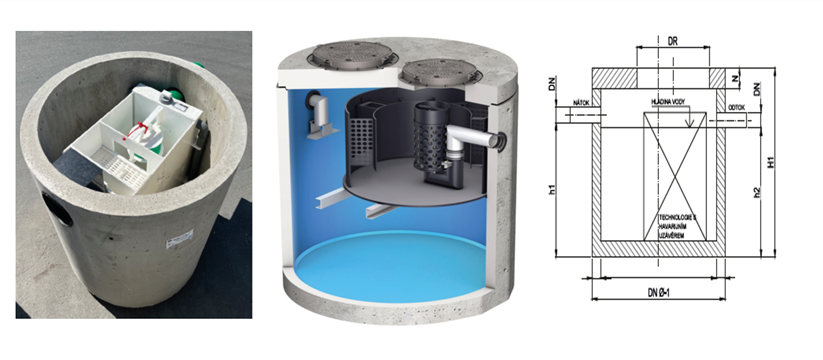

G – maximální průtok, DN Ø1 – vnější průměr první nádrže, DN Ø2 – vnější průměr druhé nádrže, DN Ø3 – vnější průměr třetí nádrže, L – celková délka ORL včetně mezer mezi nádržemi, H – vnitřní výška, N – výška zákrytové desky, H1 – celková stavební výška, h1 – niveleta potrubí – od základové desky po spodní hranu nátokového potrubí, h2 – niveleta potrubí – od základové desky po spodní hranu odtokového potrubí, DN – průměr nátokového a odtokového potrubí

Parametry produktu

Oblast použití Dešťové kanalizace, Nádrže a jímky pro dešťové vody
