Kónusy a zákrytové desky DN 1000
Kónusy DN 1000 z vibrolisovaného betonu a zákrytové desky ze samozhutnitelného betonu C 40/50 XF4 XA3. Detailní popis a parametry
Poslat poptávku- Kód:
- konusy-dn-1000
- Kat. číslo:
- 97122
- Materiál:
- Beton
- Průměr:
- DN 1000
Popis produktu

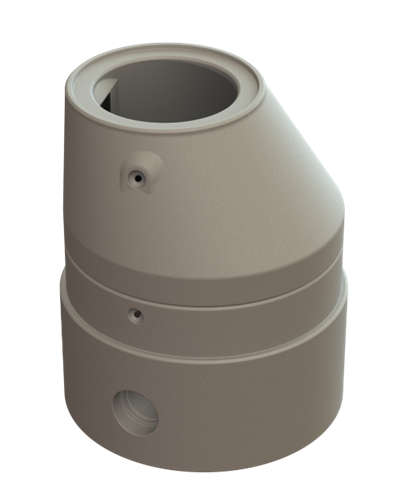

KÓNUS
Svislý stavební dílec kónického tvaru tvořící horní vstupní část šachty, nad kterým je umístěn vyrovnávací prstenec nebo poklop.
ZÁKRYTOVÁ DESKA
Stavební dílec pro vodorovné zakrytí šachty, nad kterým je umístěn vyrovnávací prstenec nebo poklop.
POUŽITÍ
Dílce pro vstupní šachty se používají ke stavbě vstupních a revizních šachet koncových, spojných, lomových, pro odpadní kanály a pro drenážní soustavy. Šachty slouží zejména k zavzdušnění, odvětrání, kontrole, údržbě a čištění, případně k zavedení zařízení pro čerpání odpadních vod na povrch a monitoring kanalizační sítě. Dále pro svedení kanalizačních potrubí do jednoho směru, případně pro jeho změnu a pro změnu sklonu a průřezů kanalizačního řadu.
Výrobky jsou schváleny pro stavby ŘSD a SŽDC.
Parametry - varianty produktu
| Kód zboží | Označení | Rozměry (mm) | Hmotnost (kg) |
Počet ks/kamion |
Manipulace | ||||
|---|---|---|---|---|---|---|---|---|---|
| DN | H | H1 | T | DR | |||||
| 97122 | Kónus TBR-Q.1 1000-625/600/120 DEHA | 1000 | 600 | 120 | 625 | 638 | 30 | DEHA 2,5 t | |
| 83781 | Kónus TBR-Q.1 1000-625/600/120 SPK DEHA | 1000 | 600 | 120 | 625 | 628 | 30 | DEHA 2,5 t | |
| 160070 | Kónus TBR-Q.1 1000-800/500/120 SPK DEHA | 1000 | 500 | 120 | 800 | 475 | 30 | DEHA 2,5 t | |
| 63860 | Zákrytová deska TBK-Q.1 1000-625/180 D400 | 1000 | 180 | 270 | 120 | 625 | 401 | 57 | M16 |
| 111779 | Zákrytová deska TBK-Q.1 1000-625/310 D400 SPK | 1000 | 310 | 400 | 120 | 625 | 615 | 39 | M16 |
| 70840 | Zákrytová deska TBK-Q.1 1000-625/130 B125 | 1000 | 130 | 220 | 120 | 625 | 230 | 100 | M16 |
| 200083 | Zákrytová deska TBK-Q.1 1000-800/200 D400 | 1000 | 200 | 270 | 120 | 800 | 600 | 39 | M16 |
Parametry produktu
| Materiál | Beton |
|---|---|
| Průměr | DN 1000 |
| Oblast použití | Dešťové kanalizace, Splaškové kanalizace |
Dokumenty ke stažení
- sachty-dn-1000-tl.-120-tiba-technicky-list.pdf (PDF; 872 KB)
